新能源电池一注二注三注注液时，电解液有可能溅到极柱以极柱所在的大面或PP防爆膜上面，为防止更多的不良，需在每一次注液后面加光学检测系统，用以溯源状态不佳的注液喷嘴，并及时对喷嘴进行清理。

1、三个被检测的位置不在同一水平面上，PP防爆膜最低，大面居在，极住在最上面

2、三个被检测位置的材质也不一样，极柱为铜或铜铝合金，大面为铝合金，PP防爆膜为PP膜，因材质的不同，导致电解液在三种材质上的形态也有区别

3、三个被检测位置的颜色也不一样，极柱为黄色或银色，大面为铝合金本色，PP防爆膜呈透明状

4、电解液极易散开，所以厚度很薄

用8分区穹顶光结合100Khz的分时频闪控制器，同时出8张不同角度的图，再通过我们的算法，生成一张电解液呈立体且高度差明显的曲率图，方便算法识别缺陷的同时极大的提高检出率。

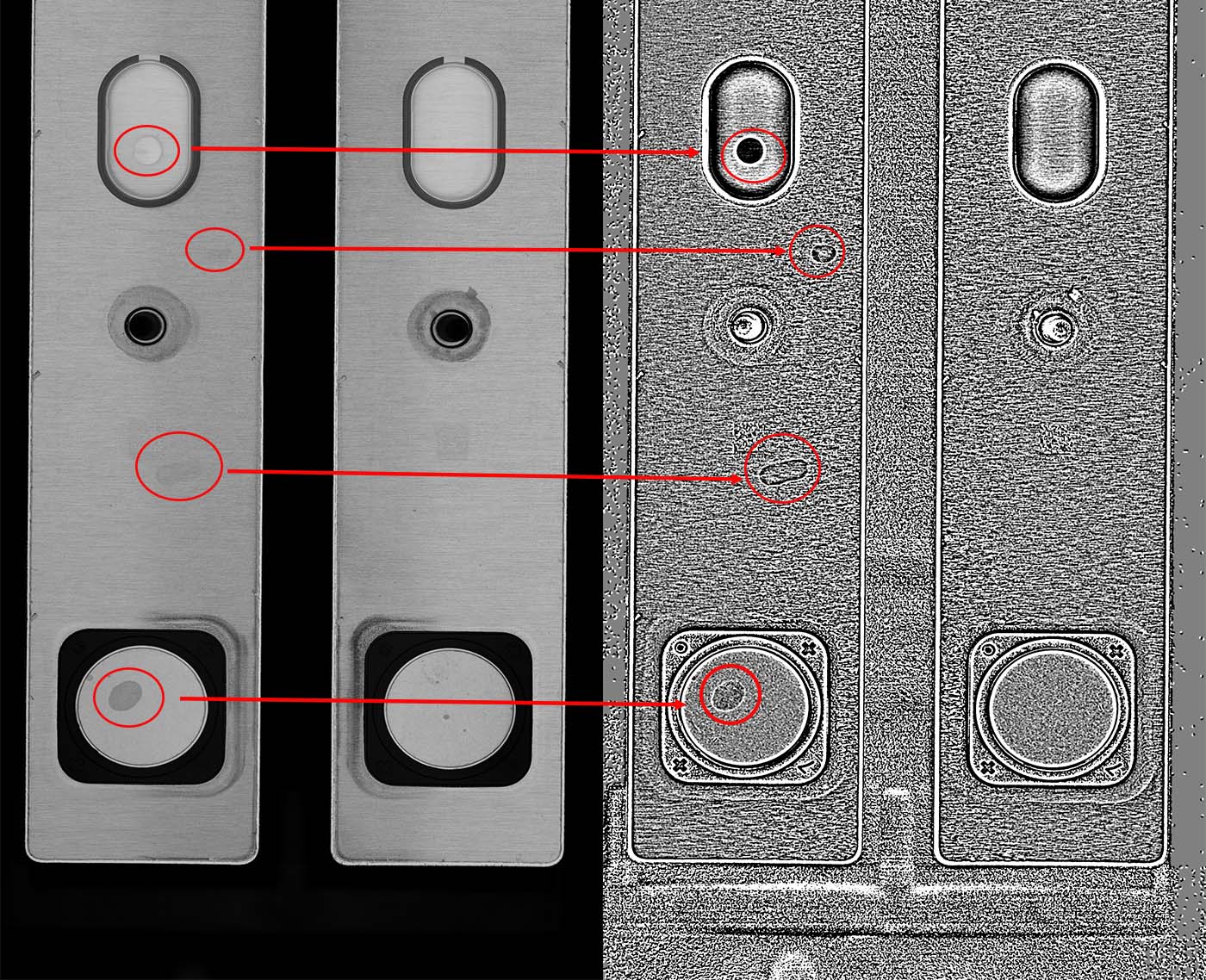

下图为我司为某新能源企业的新能源动力电池极柱溅液打光图：左边为平均图，右边为曲率图
