隐裂是指电池片（组件）受到较大的机械或热应力时，可能在电池单元产生肉眼不易察觉的隐性裂纹。

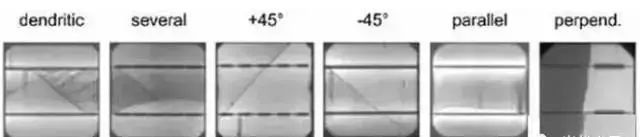

根据电池片隐裂的形状，可分为5类：树状裂纹、综合型裂纹、斜裂纹、平行于主栅线、垂直于栅线和贯穿整个电池片的裂纹。

电池片产生的电流要依靠“表面的主栅线及垂直于主栅线的细栅线”搜集和导出。当隐裂导致细栅线断裂时，细栅线无法将收集的电流输送到主栅线，将会导致电池片部分甚至全部失效。

基于上述原因，我们可以看出对电池片功能影响最大的，是平行于主栅线的隐裂。根据研究结果，50%的失效片来自于平行于主栅线的隐裂。

45°倾斜裂纹的效率损失是平行于主栅线损失的1/4。

垂直于主栅线的裂纹几乎不影响细栅线，因此造成电池片失效的面积几乎为零。

相比于晶硅电池表面的栅线，薄膜电池表面整体覆盖了一层透明导电膜，所以这也是薄膜组件无隐裂的一个原因。

有研究显示，组件隐裂严重时，会导致组件功率的损失，但是损失的大小并不一定。裂纹对组件电性能的影响小，而裂片对组件功率损失非常大；老化试验，即组件在工作或非工作的情况下，温、湿度变化可能会引起电池片隐裂的加剧；组件中没有隐裂的电池片比隐裂的电池片抗老化能力强。

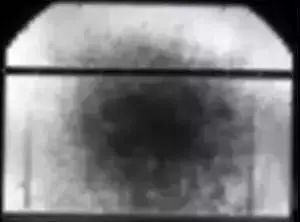

黑心片

隐裂片
